海綿產(chǎn)品在我們的生活中應(yīng)用很廣泛，那么怎么檢測(cè)海綿的物理性能呢？今天天氏庫(kù)力小編根據(jù)國(guó)標(biāo)要求為大家詳細(xì)解說(shuō)一下海綿壓陷硬度的試驗(yàn)步驟。
一、概述
海綿大多為聚氨酯（PU）
聚氨酯分類：軟泡，硬泡，彈性體，膠粘劑（含密封劑），涂料
這次的試驗(yàn)是以軟泡為樣品，物理性質(zhì)：壓陷硬度指數(shù)，25%壓陷硬度/N，65%/25%壓陷比，75%壓縮永久變形，回彈率，拉伸長(zhǎng)度，伸長(zhǎng)率
二、測(cè)試儀器
“海綿壓陷試驗(yàn)機(jī)”、可進(jìn)行金屬與非金屬、高分子材料等的拉伸、壓縮、彎曲、低周疲勞等項(xiàng)目的檢測(cè)，可根據(jù)客戶產(chǎn)品要求按GB、ISO、ASTM、JIS、EN等標(biāo)準(zhǔn)編制，能自動(dòng)求取最大試驗(yàn)力，斷裂力，屈服力，抗拉強(qiáng)度，抗壓強(qiáng)度，彎曲強(qiáng)度，彈性模量，伸長(zhǎng)率，定伸長(zhǎng)應(yīng)力，定應(yīng)力伸長(zhǎng)等參數(shù)。
由試驗(yàn)主機(jī)和控制系統(tǒng)兩部分組成，儀器采用計(jì)算機(jī)控制，能夠全程按照標(biāo)準(zhǔn)測(cè)試數(shù)據(jù)，所有的操作在軟件里操作，試驗(yàn)方便，操作簡(jiǎn)單。可對(duì)試驗(yàn)過(guò)程中的各種數(shù)據(jù)進(jìn)行快速、準(zhǔn)確的采集、處理，并可保存歷史數(shù)據(jù)、生成自定義報(bào)表、打印.
測(cè)試儀器符合GB/T10807-89,ISO 2439-1980標(biāo)準(zhǔn)

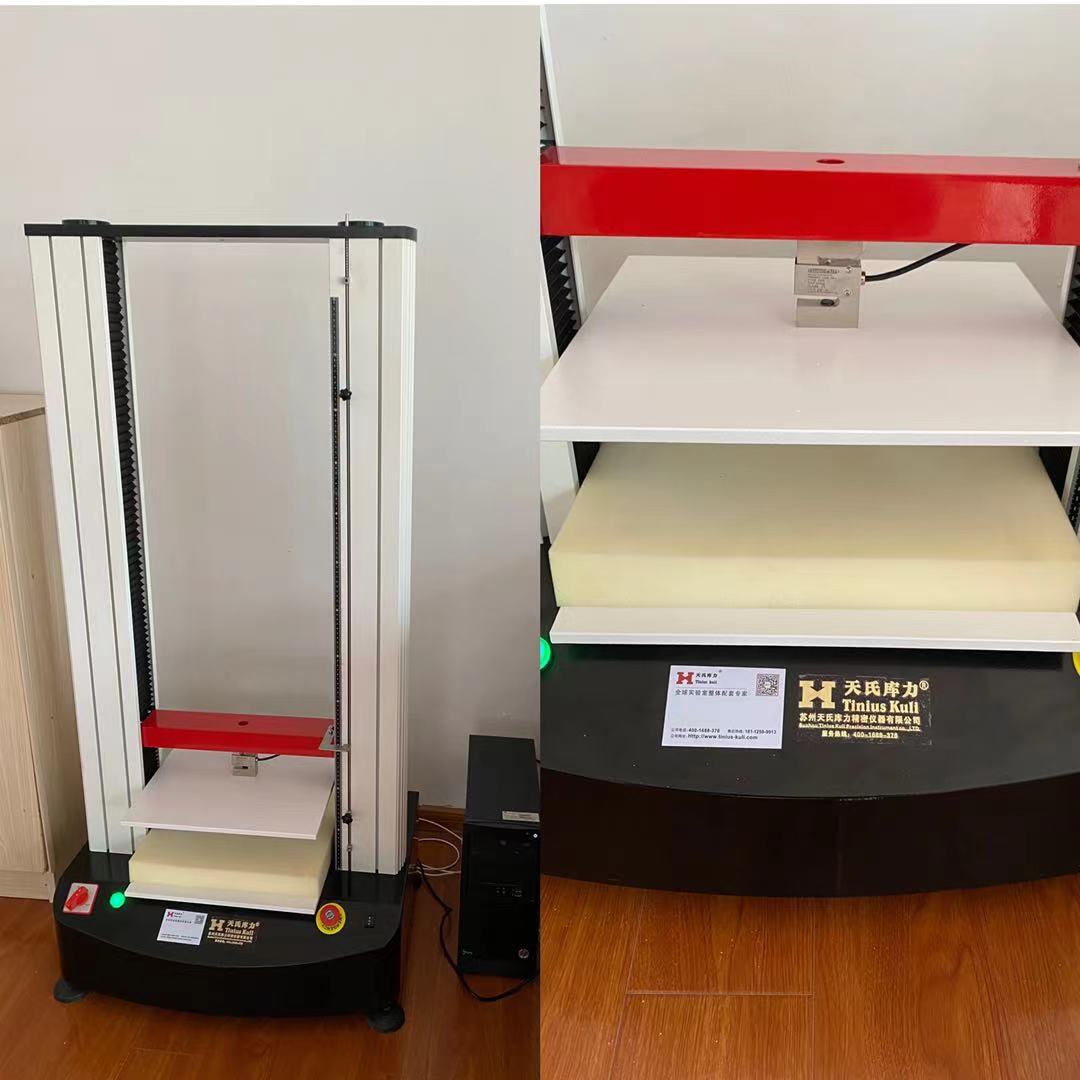

海綿壓陷試驗(yàn)機(jī)
三、測(cè)試標(biāo)準(zhǔn)
l GB/T 10802軟質(zhì)聚氨醋泡沫塑料
l GB/T 10807-2006 軟質(zhì)泡沫聚合材料 硬度的測(cè)定(壓陷法)
l GB/T 12825-2003 高聚物多孔彈性材料 凹入度法硬度測(cè)定
l GB/T 18942.1-2003 高聚物多孔彈性材料 壓縮應(yīng)力應(yīng)變特性的測(cè)定 第1部分 低密度材料
l ASTM D3574 軟質(zhì)多孔材料--板、粘合及模制聚氨酯泡沫試驗(yàn)方法
l GBT 26392-2011 慢回彈泡沫 復(fù)原時(shí)間的測(cè)定
四、試驗(yàn)要求
1、樣品邊長(zhǎng)380+200mm，厚度為(50±2)mm，小于測(cè)試厚度應(yīng)疊加到測(cè)試厚度；
2、如果試樣的泡孔結(jié)構(gòu)具有方向性，則壓陷力所施加的方向應(yīng)由供需雙方商定。通常，試驗(yàn)時(shí)的壓陷方向應(yīng)與產(chǎn)品實(shí)際使用時(shí)的受力方向一；
3、材料在生產(chǎn)后放置72h后方可進(jìn)行試驗(yàn)，可以證明經(jīng)放置16h或48h與72h的試驗(yàn)結(jié)果之差不大于士10%，試驗(yàn)可以在放置16h 或 48h后進(jìn)行；
4、試驗(yàn)前將試樣放在不受彎曲變形和破壞的條件下，選擇GB/T2941-1991給定的下列其中一種環(huán)境條件，進(jìn)行不少于16h的狀態(tài)調(diào)節(jié)；
l 溫度∶（23士2）℃，相對(duì)濕度∶（50士5）%;
l 溫度∶（27士2）℃，相對(duì)濕度∶（65士5）%；
五、操作步驟
根據(jù)GBT 10807-2006 軟質(zhì)泡沫聚合材料 硬度的測(cè)定（壓陷法）A法、B法、C法進(jìn)行測(cè)試；
設(shè)置參數(shù)：
1. 測(cè)試速度：100min/mm
2. 試樣厚度：50mm
預(yù)壓：
對(duì)試樣施加5N的力量，記錄其厚度，以100min/mm的速度壓入試樣70%，以同樣的速度卸載，執(zhí)行三次；
無(wú)論是A法、B法、C法都要執(zhí)行該步驟；
A法：
預(yù)壓結(jié)束后，立馬開(kāi)始開(kāi)始?jí)合菰嚇雍穸?0%，保持變形，等待30s,記錄相應(yīng)的 力值；
B法：
1. 預(yù)壓結(jié)束后，立馬開(kāi)始?jí)喝朐嚇雍穸?5%，保持變形，等待30s,測(cè)量力值；
2. 增加壓力，壓入試樣40%，保持變形，等待30s，測(cè)量力值；
3. 繼續(xù)增加壓力，壓入試樣65%，保持變形，等待30s,測(cè)量力值；
C法：
預(yù)壓結(jié)束后，立馬開(kāi)始?jí)合菰嚇雍穸?0%，記錄瞬時(shí)最大力值，然后卸載；
注意：此方法是校驗(yàn)壓陷硬度；
六、測(cè)試結(jié)果分析
根據(jù)GB/T10802-2006標(biāo)準(zhǔn)
1、產(chǎn)品按25%壓陷硬度分8個(gè)等級(jí)，為245N，196N，151N，120N，93N，67N，40N，22N。
2、產(chǎn)品按恒定復(fù)合反復(fù)壓陷疲勞性能分為AP,BP,CO,DP四種（此類不做介紹）

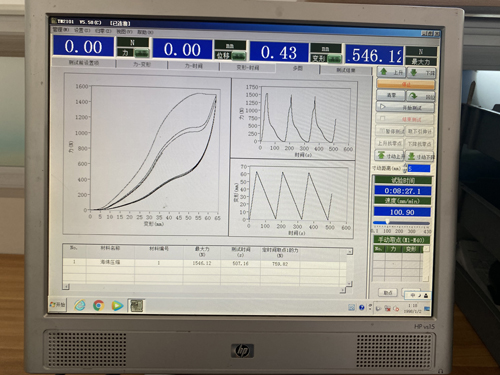

海綿壓陷試驗(yàn)軟件界面
來(lái)源：天氏庫(kù)力 發(fā)布日期
2021-09-04 瀏覽：
