2025-10-27 瀏覽：三軸荷重曲線儀是一種專用于精確量化按鍵、開關等元件機械性能的高精度檢測設備。它通過模擬實際按壓操作，同步測量并記錄作用力（荷重）與位移（行程）的連續變化關系，繪制出表征其手感與性能的力-位移曲線。測試旨在客觀評估按鍵的操作力、行程、回彈力及重復性等關鍵參數，嚴格檢驗其是否符合設計規范與一致性要求。該技術憑借其高達0.01gf的力量解析度、0.2%的傳感器精度及自動化的重復測試功能，成為保障電子產品可靠用戶體驗與提升生產質量控制效率不可或缺的重要工具。
一、測試目的與意義

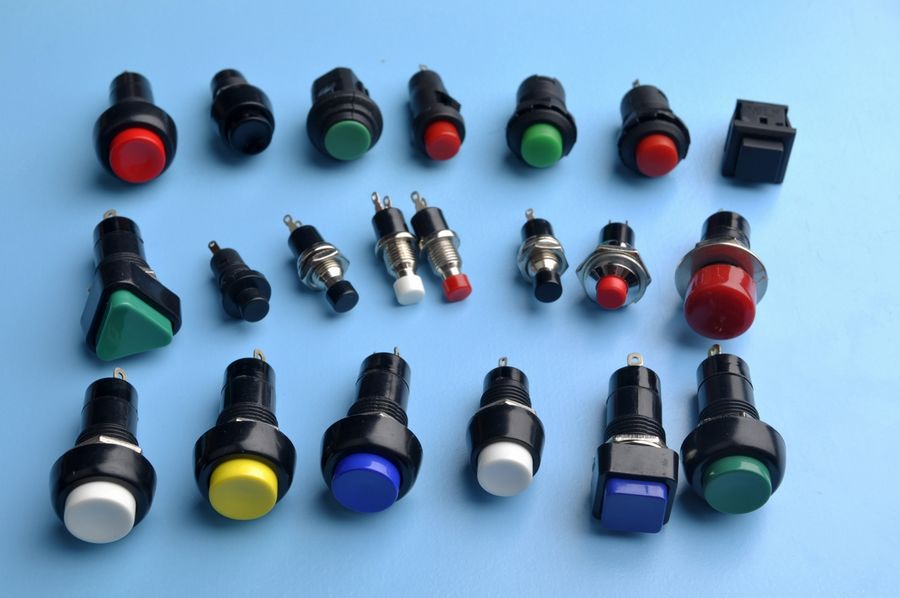

按鍵開關作為人機交互的重要部件，其機械性能直接影響用戶體驗和產品可靠性。三軸荷重曲線儀通過科學量化按鍵的力學特性，為產品設計和質量控制提供可靠依據。測試主要目的包括：
1、驗證按鍵操作力是否符合設計規范
2、評估按鍵手感的一致性和穩定性
3、檢測按鍵結構的耐久性和可靠性
4、為產品改進提供數據支持
二、使用場景模擬
測試過程精確模擬真實使用場景：
1、正常操作：模擬用戶以不同力度和速度按壓按鍵
2、長期使用：通過重復測試模擬按鍵生命周期內的使用情況
3、異常操作：測試按鍵在非垂直方向受力時的表現
4、多按鍵協同：利用大尺寸測試臺面同時測試多個按鍵組合
三、測試數據指標
通過測試可獲得以下關鍵數據：
1、操作力（Actuation Force）：按鍵觸發所需的最大力
2、行程（Travel Distance）：按鍵從初始位置到觸發點的位移
3、回彈力（Return Force）：按鍵恢復原狀時產生的力
4、點擊率（Click Ratio）：操作力與回彈力的比值
5、滯后效應（Hysteresis）：按壓與釋放過程中的能量損失
6、重復性誤差：多次測試結果的一致性
四、測試步驟
1、樣品準備
● 將按鍵樣品固定在測試臺面
● 使用專用夾具確保測試位置準確
● 確認測試環境符合標準要求
2、參數設置
● 根據測試要求設置Z軸測試速度（0.01-600mm/min）
● 設定測試行程和力量上限
● 配置重復測試次數（最高999次）
3、執行測試
● 啟動三軸自動校零功能
● 壓頭以設定速度接觸并按壓樣品
● 系統實時記錄力量-位移數據
● 完成設定循環次數后自動停止
4、數據分析
● 軟件自動生成力-位移曲線
● 提取關鍵特征參數
● 與標準值進行比對分析
● 輸出測試報告
五、設備技術優勢
1、高精度測量系統
● 采用美國傳力傳感器，精度達0.2%
● 最小力量解析度0.01gf
● 行程精度0.02mm±0.1%
● 確保測試數據的準確性和可靠性
2、先進運動控制系統
● XYZ軸配置松下伺服電機
● 高響應速度和平穩運動特性
● X、Y軸速度范圍：0.01-3000mm/min
● Z軸速度范圍：0.01-600mm/min
3、智能化安全防護
● 配備松下障礙物檢測傳感器
● 檢測區域靈活可調
● 抗干擾性強，確保測試安全

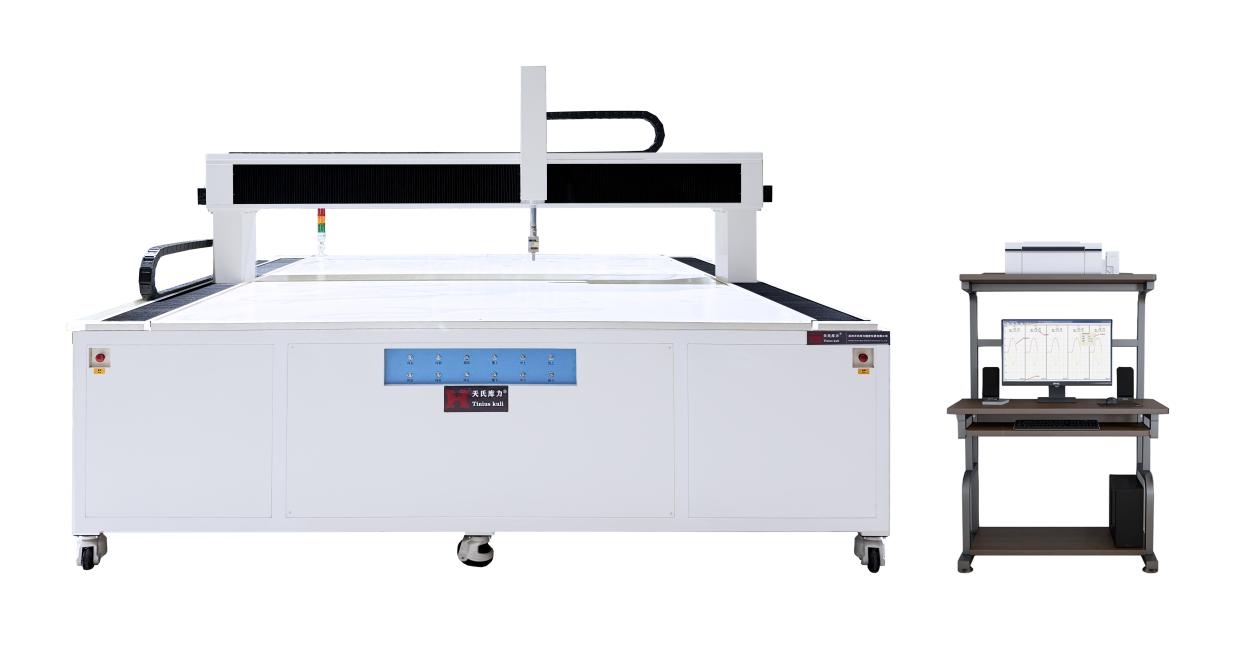

4、高效測試平臺
● 2.25m×2.25m超大測試臺面
● 內置兩千多個固定孔位
● 支持多樣品同時測試
● 顯著提升測試效率

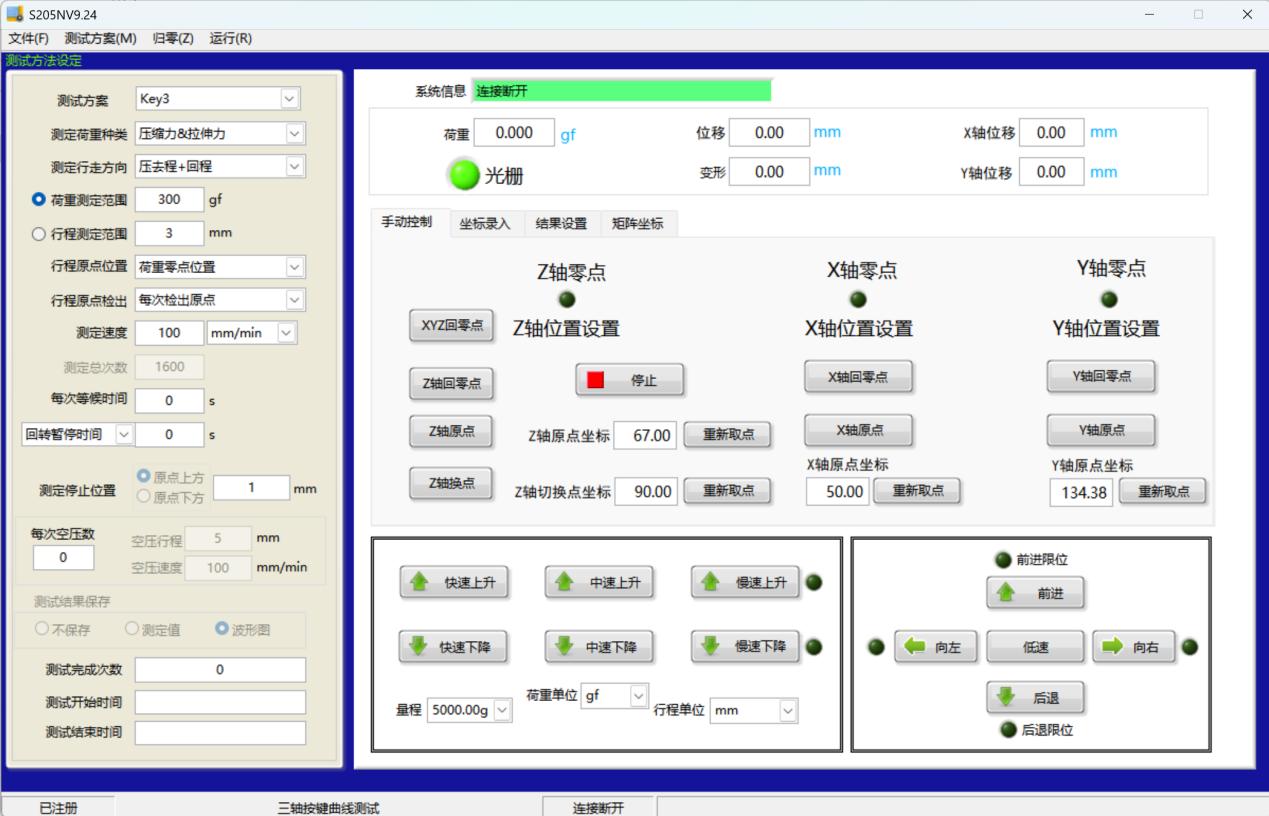

5、專業測試軟件
● 實時數據采集與分析
● 自動生成測試報告
● 支持數據導出和比對
● 用戶友好的操作界面
六、結論
三軸荷重曲線儀通過其卓越的技術性能和專業的測試能力，為按鍵開關的研發和質量控制提供了完整的解決方案。設備的高精度測量、智能化控制和高效測試能力，確保了測試結果的準確性和可靠性，為產品品質提升提供了有力保障。其嚴謹的科學設計和穩定的性能表現，使其成為現代制造業不可或缺的檢測設備。
