拉力機測試管材環剛度的方法與標準
來源：天氏庫力 發布日期
2018-10-10 瀏覽：
塑料管材是高科技復合而成的化學建材，而化學建材是繼鋼材、木材、水泥之后，當代新興的第四大類新型建筑材料。近年來，化學建材在我國取得了長足進步迅猛發展，尤其是新型環保塑料管材的廣泛使用，掀起了一聲替代傳統建材的革命。塑料管材環剛度這個數值指標來表示塑料埋地排水管的抗外壓負載能力。如果管材的環剛度太小，管材可能發生過大變形或出現壓屈失穩破壞。反之，如果環剛度選擇得太高，必然采用過大的截面慣性矩，將造成用材料太多，成本過高。
環剛度試驗方法
環剛度試驗方法相對其他試驗方法來說比較簡單，無需特殊夾具，只需兩塊能滿足管材長度和直徑的金屬壓盤即可。如果我們購買的設備是微機控制的話試驗機結束后就可以直接得出環剛度的值，無需進行繁瑣的公式計算。
首先我們先來了解一下環剛度的測試原理：用管材在恒速變形時所測得的力值和變形值確定環剛度。將管材試樣水平放置，按管材的直徑確定平板的壓縮速度，用兩個互相平行的平板垂直方向對試樣施加壓力。在變形時產生的作用力，用管材試樣截面直徑方向變形量為0.03d時的力值計算環剛度。
測試環剛度時首先通過上升下降按鍵調節衡量位置使壓板接觸到管材，打開試驗軟件，點擊數據版新建輸入試樣信息，例如內徑、外徑、壁厚等參數。輸入完成后關掉數據版，清零所有數據，選擇試驗速度，點擊開始按鈕開始試驗。軟件會根據填寫的試樣內徑計算0.03d的變形量，當變形量達到標準要求后會自動停止。試驗機軟件將自動采集數據進行整理分析計算，最后得出環剛度的試驗結果。

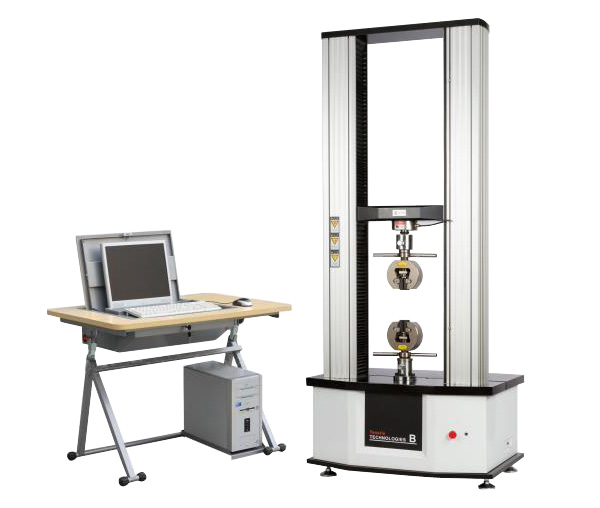

環剛度試驗機
環剛度計算公式
可以用下面的公式計算a、b、c每個試樣的環剛度計算公式：
Si=(0.0186+0.025Yi/di)Fi/LiYi
環剛度計算公式中：
Fi──相對于管材3.0%變形時的力值，單位為千牛（KN）
Li─試樣長度，單位為米（m）
Yi─變形量，單位為米（m），相對應于3.0%變形地的變形量，如：
Y/di=0.03
計算管材的環剛度，單位為千牛每平方米（KN/m2），在求三個值的平均值時，用以下公式：
S=(Sa+Sb+Sc)/3
環剛度測試機部分標準：
GB/T 9647-2003熱塑性塑料管材環剛度測定
GB/T18477-2001埋地排水用硬聚氯乙烯(PVC-U)雙壁波紋管材
GB/T19472.1-2004埋地用聚乙稀(PE)結構壁管道系統第1部分：聚乙稀雙壁波紋管材
GB/T16800-1997排水用芯層發泡硬聚氯乙烯(PVC-U)管材
GB/T18477-2001埋地排水用硬聚氯乙烯(PVC-U)雙壁波紋管材
GB/T21237-2008玻璃纖維增強塑料夾砂管
GB/T 165-2002 高密度聚乙烯纏繞壁結構管材
GB/T 838-1998 玻璃纖維纏繞增強熱固性樹脂夾砂壓力管
