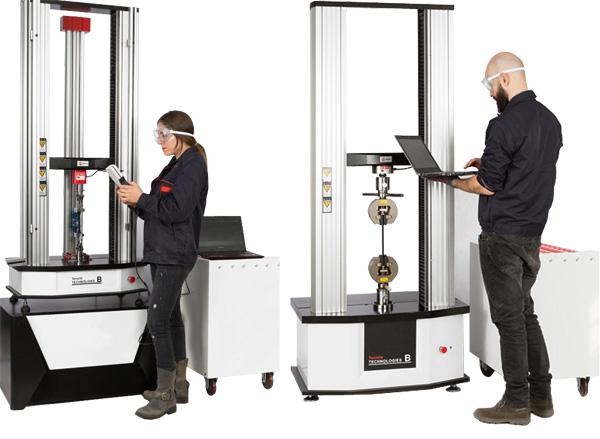

拉力機力值及強度的計算方法
來源：天氏庫力 發布日期
2018-09-22 瀏覽：
拉力機力值計算原理：
拉力機力值的計算是根據試驗機被檢區間的力值，將試樣按照標準中的試驗要求夾持固定在試驗機上，然后按GB/T228-2002標準中規定的試驗速度讓電子拉力試驗機對拉力試樣進行拉伸，當試樣處于拉伸形態時在其上裝上引伸計或貼上應變片，讓拉力機持續對規范拉力的試樣進行拉伸，引伸計或應變片將規范拉力試樣的伸長量顯示出來，最后運用胡克定律將伸長量換算為拉力值即可。
拉力機測試過程中需要用到的測量系統：
1、橫梁位移測量
其原理同變形測量大致相反，都是經過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。
2、力值測量
經過力氣傳感器、信號減少器和數據處置系統來完成測量，最常用的力氣傳感器是應變片式傳感器。所謂應變片式傳感器，就是由應變片、彈性元件和補償元件、防護罩、接線插座、加載件組成，能將某種機械量變成電量輸出的器件。應變片式的拉、壓力傳感器國際外種類單一，主要有筒狀的、輪輻式的、S雙連孔型的、十字梁式等傳感器。
3、形變測量
裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一同，當兩夾頭間的距離發作變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈沖信號輸出。再由處置器對此信號中止處置，就可以得出試樣的變形量。
拉力機力值與強度計算公式：
1、試驗片截面積＝厚度（ cm）* 平行部分寬度（ cm）
2、拉力機強度TB（ Kg／cm2）＝斷裂荷重/試片截面積
3、拉力機的粘著強度TF（ Kg／c㎡ ）＝ 剝離荷重/試片寬
4、拉力機的撕裂強度TS（ Kg／cm2 ）＝最大荷重/試片厚度
5、拉力機的拉應力Mn（ Kg／cm2 ）＝特定伸長率時之荷重/片截面積（此處Mn之n系表示特定伸長率（ % ），例如M300系表示伸長率300%時之拉應力）
6、伸長率（%）=伸長量/原長（夾口間距）*100%
拉力機強度計算方法特別說明：
進行強度計算時試驗片規定4個，但不足時，可采用3個，甚至2個，在此情況下，須要注明試片數。試驗結果中的抗拉強度與伸長率，依測定值之大小順序排列，其為S1、S2、S3及S4，可依照下列公式進行計算：
(1)當試驗片4個時：TB或EB=0.5S1+0.8S2+0.1（S3+S4）
(2)當試驗片3個時：TB或EB=0.7S1+0.2S2+0.1S3
(3)當試驗片2個時：TB或EB=0.9S1+0.1
總結：
計算拉力機力值和強度時，要注意每種材料的拉伸試驗測試都是按照不同的標準來做的，每個標準上面都有測試的計算公式。所以最好按照材料去找相關的標準來看，里面就有相應的計算的公式。
