欧美精品一区二区三区蜜桃视频_亚洲国产精品久久久久_午夜影晥_日本aⅴ中文字幕_91视频麻豆_欧美成人a∨高清免费观看

現(xiàn)在防水工程中常用的防水卷材有瀝青防水卷材、高分子防水卷材、防水涂料等，這些防水卷材中瀝青防水卷材使用范圍最廣。
瀝青防水卷材主要是用于建筑墻體、屋面、以及隧道、公路、垃圾填埋場等處，起到抵御外界雨水、地下水滲漏的一種可卷曲成卷狀的柔性建材產(chǎn)品，作為工程基礎(chǔ)與建筑物之間無滲漏連接，是整個工程防水的第一道屏障，對整個工程起著至關(guān)重要的作用。因此加強瀝青防水卷材的力學性能檢測至關(guān)重要。

接下來隨著小編深入認識防水卷材、瀝青防水卷材測試的相關(guān)知識。

1、測試標準
JC/T690-2008瀝青復合胎柔性防水卷材
GB18243一2008塑性體改性瀝青防水卷材
GB18242-2008彈性體改性瀝青防水卷材
GB/T328.1~328.27-2007建筑防水卷材試驗方法
GB/T19250-2003聚氨酯防水涂料

2、測試數(shù)據(jù)
拉力和延伸率、不透水性、低溫柔性、耐熱性、可溶物含量。

3、測試設(shè)備
拉力試驗機：防水卷材萬能試驗機，該設(shè)備通過更換不同試驗夾具，可以滿足多種防水卷材測試需求，具有應力、應變、位移三種閉環(huán)控制方式，可求出最大力、抗拉強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數(shù)。

不透水儀，厚度計測量，鋼板尺，低溫箱，低溫柔度儀。

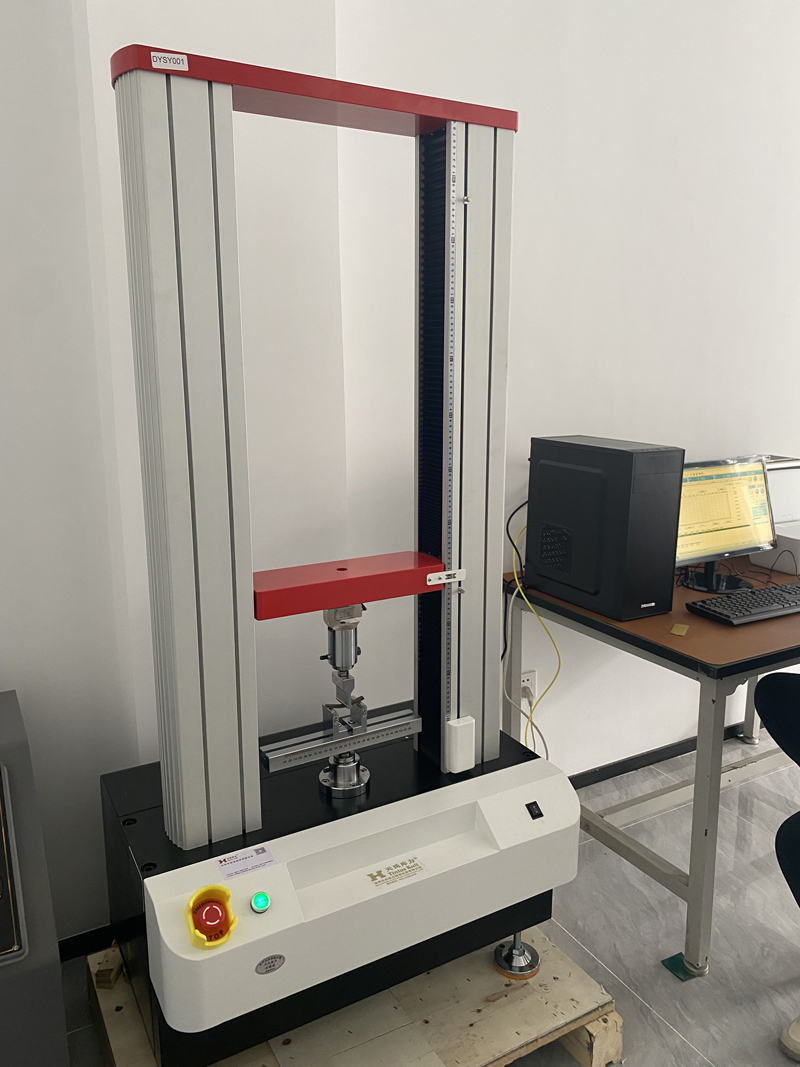

雙柱拉力機試驗機示意圖

4、試件制備
在試樣中切取試件時，試件邊緣與卷材縱向邊緣的距離應確保在 100mm 以上。


5、拉力和延伸率檢測
進行拉伸性能試驗時，應將試件緊緊的夾在拉力機的夾具中，注意試件長度方向的中線與拉力機夾量中心在一條線上，夾具間的距離為（200±2）mm，夾具移動的恒定速度為（100+10）mm/min，啟動試驗機，至試件拉斷為至，記錄最大力及最大拉力時伸長值。

計算拉力值：分別計算縱向或橫向5個試件拉力的算術(shù)平均值作為卷材縱向或橫向拉力，單位N/50mm。

計算延伸率：分別計算縱向或橫向5個試件最大拉力時延伸率的算術(shù)平均值作為卷材縱向或橫向延伸率。

最大力時延伸率：E1 =100(L1 - L0)/L
式中：E1-- 最大力時延伸率，%；
L1--試件最大力時的標距，mm；
L0-試件初始標距， mm ;
L--夾具間距離。

斷裂時延伸率：E2 =100(L2 - L0)/L0
式中：E2-- 斷裂時延伸率，%；
L2--試件斷裂時的標線間距，mm；
L0-試件初始標距，mm ;

試驗中可以看出隨著拉伸速度逐漸增加，拉力性能指標升高，延伸率性能指標降低；反之，拉力和延伸率性能指標的變化與上述相反。拉伸性能試驗須嚴格按照標準試驗方法規(guī)定的速率范圍進行，所測得試驗數(shù)據(jù)才有較好的可比性。

6、不透水性檢測
在試驗之前，向不透水性用壓力試驗裝置中充潔凈水直到滿出，并徹底排出水管中空氣，以保證施加壓力后試件在規(guī)定試驗時間內(nèi)所受的壓力穩(wěn)定。將試樣的上表面應朝下置于透水盤試座上，“0”型密封圈應固定在試座槽內(nèi)，試驗上面蓋上金屬開縫板，然后通過夾角將試件壓緊在試座上。用加壓裝置對試件進行加壓，至規(guī)定壓力時保持加壓，保持壓力至所規(guī)定的保持時間。當測試達到規(guī)定時間即可卸壓取樣。檢查并記錄試件在規(guī)定壓力、時間內(nèi)有無滲水現(xiàn)象。

注意：如果試驗過程中，透水盤的邊上出現(xiàn)滲水現(xiàn)象，因立即停止試驗，查明原因后重新試驗。

7、低溫柔性檢測
在試驗之前，應根據(jù)試件厚度選擇不同直徑的彎曲軸，同時按彎曲軸直徑 +2mm+兩倍試件厚度計算的尺寸，調(diào)節(jié)低溫柔性試驗裝置兩個圓筒間的距離以保證試件能彎曲180°。

將試件和柔度棒（板）同時放入冷卻至標準規(guī)定溫度的低溫制冷儀中，冷凍液應完全浸沒試件，同時將半導體溫度計放在試驗試件同一水平面上，檢查冷凍液溫度，以保證試件周圍冷凍液的溫度一致。待溫度達到標準規(guī)定的溫度后保持時間不少于2h，在標準規(guī)定的溫度下，在低溫制冷儀中將試件于3s內(nèi)勻速繞柔度棒彎曲180度。試件中，一半試件的下表面及另外一半試件的上表面與柔度棒（板）接觸。取出試件用肉眼觀察試件涂蓋層有無裂紋。

8、耐熱性檢測
將試件用細鐵絲或回形針穿好試件小孔，放入已定溫至標準規(guī)定溫度的電熱恒溫箱內(nèi)。試件的位置與箱壁距離不應小于50mm,試件應留一定距離，不致粘結(jié)在一起，試件的中心與溫度計的水銀球應在同一水平位置上，距每塊試件下端10mm處，各放一表面皿用以接受淌下的瀝青物質(zhì)。
結(jié)果評定：加熱后觀察并記錄試件涂蓋層有無滑動、流淌、滴落。任一端涂蓋層不應與胎基發(fā)生位移，試件下端應與胎基平齊，無流掛、滴落。
注意：試件間隔距離及放入時間的控制，控制好試驗區(qū)域的溫度變化，保證試件均勻受熱，避免由于受熱不均勻而影響耐熱性的檢測結(jié)果。

9、可溶物含量檢測
根據(jù) GB/T328.26-2007 標準進行檢測，試驗結(jié)束后，對于標稱玻纖氈卷材的產(chǎn)品，應取出胎基用火點燃，觀察現(xiàn)象。聚酯氈(PY)胎基經(jīng)火燒后會使胎基熔成一團，而玻纖氈(G)胎基用火燒后胎基完好，這樣就可以很明顯地從胎基上加以區(qū)分，可判定是否與產(chǎn)品標記相符。

結(jié)語：目前，在防水工程中使用彈性體改性瀝青防水卷材的比例最大，占全部防水材料的 60%以上，其產(chǎn)品的質(zhì)量好壞實際上表征了我國防水行業(yè)的整體水平。因此，廣大檢測機構(gòu)的檢測人員要認識到不同的試驗條件和非標準的操作方法都會直接影響到試驗數(shù)據(jù)的準確性，進而影響到工程的選材，最終影響整個建筑工程的質(zhì)量。
