塑料拉伸試樣的制備及尺寸要求
來源：天氏庫力 發(fā)布日期
2025-04-25 瀏覽：
拉伸試驗是對試樣延期縱軸方向施加靜態(tài)拉伸負(fù)荷,使其破壞,通過測量試樣的屈服力、破壞力和試樣標(biāo)距間的伸長來求得試樣的屈服強度拉伸強度和伸長率。
1.高分子試樣的制備和尺寸要求：
I型試樣及尺寸：

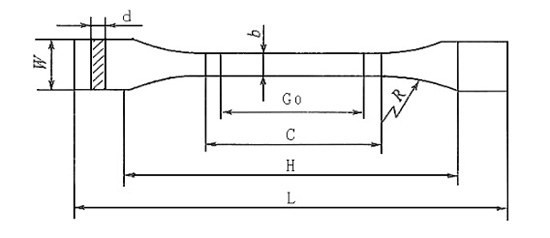

I型試樣

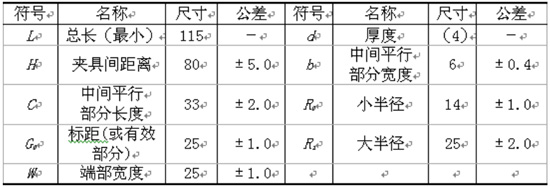

I型試樣尺寸要求
II型試樣及尺寸：

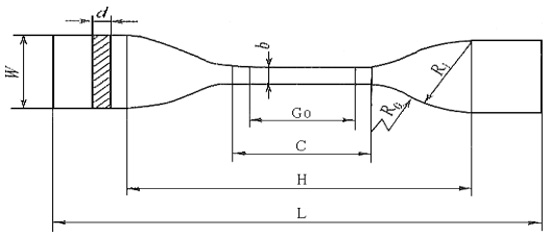

II型試樣

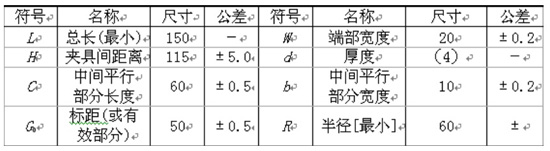

II型試樣尺寸要求
III型試樣及尺寸：

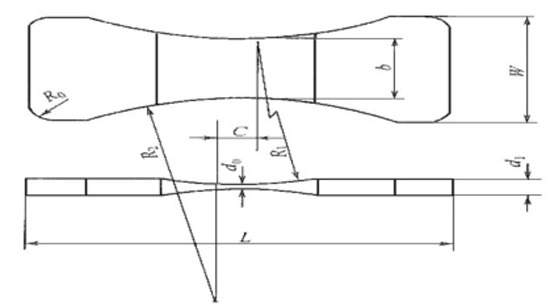

III型試樣

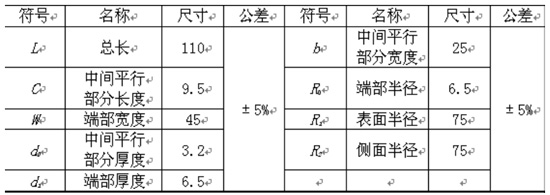

III型試樣尺寸要求
IV型試樣及尺寸：

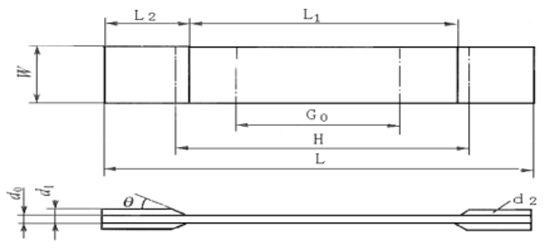

IV型試樣

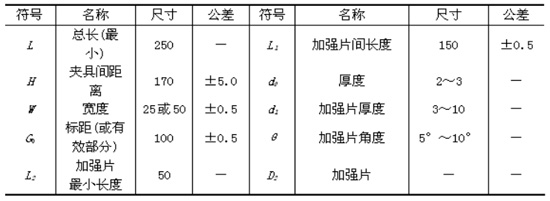

IV型試樣尺寸要求
2.不同類型的塑料材料測試速度參考：

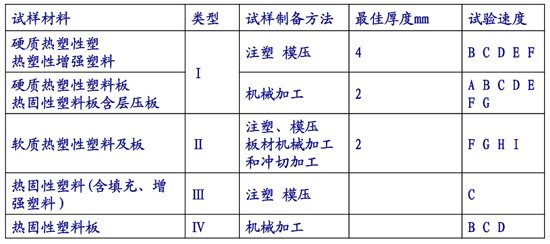

測試速度參考
A:1±50%,B:2±20%,C:5±20%,D:10±20%,E:20±10%,
F:50±10%,G:100±10%,H:200±10%,:500±10%
3.試驗設(shè)備：
上拉下壓型萬能試驗機
4.塑料試樣拉伸實驗步驟：
①試樣的狀態(tài)調(diào)節(jié)和試驗環(huán)境按國家標(biāo)準(zhǔn)規(guī)定；
②在試樣中間平行部分做標(biāo)線,示明標(biāo)距；
③測量試樣中間平行部分的厚度和寬度,精確到0.01mm,II型試樣中間平行部分的寬度,精確到0.05mm,測3點,取算術(shù)平均值；
④夾具夾持試樣時,要使試樣縱軸與上下夾具中心連線重合,且松緊適宜；
⑤選定試驗速度,進行試驗；
⑥記錄屈服時負(fù)荷,或斷裂負(fù)荷及標(biāo)距間伸長試樣斷裂在中間平行部分之外時,此試樣作廢,另取試樣補做。
推薦閱讀
【本文標(biāo)簽】：塑料拉伸試樣的制備,塑料拉伸試樣尺寸
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://m.bqa7v.cn/轉(zhuǎn)載請注明出處
