影響薄膜抗穿刺強(qiáng)度的因素總結(jié)
來源：天氏庫力 發(fā)布日期
2019-10-20 瀏覽：
薄膜的抗穿刺強(qiáng)度是其本身的物理性能，單層膜的材料成分決定了此性能。另外有研究表明：薄膜的抗穿刺性能與薄膜的單位沖擊破損質(zhì)量的變化趨勢(shì)是一致的，大致可理解為同種單層薄膜，如果增大其密度，同樣膜厚，質(zhì)量增大，其抗穿刺強(qiáng)度會(huì)有增大趨勢(shì)。比如碳酸鈣助劑可提高聚乙烯薄膜的物理機(jī)械性能，對(duì)抗沖擊強(qiáng)度的增韌具有明顯的效果。但是為保證薄膜其他方面的性能，助劑并不是越多越好。
對(duì)于復(fù)合膜，除了單層膜本身的抗穿刺因素影響之外，還要考慮如下影響因素，我們總結(jié)了7點(diǎn)：
穿刺強(qiáng)度等級(jí)表
1、選材
選材要考慮的因素是為滿足抗穿刺強(qiáng)度，首先決定材質(zhì)結(jié)構(gòu)，比如為增加抗穿刺強(qiáng)度，是否需要增加尼龍層，表層是選用PET膜結(jié)構(gòu)還是選用PA膜結(jié)構(gòu)，相比較而言，使用了尼龍層的復(fù)合膜，抗穿刺強(qiáng)度會(huì)有顯著提高。在復(fù)合膜材質(zhì)結(jié)構(gòu)已確定的情況下，就是要決定好各個(gè)材質(zhì)的厚度，相同條件下，材料厚度越厚，復(fù)合膜抗穿刺強(qiáng)度越大；復(fù)合膠水的選擇和涂布量的確定，因膠水特性各異，完全固化后，有的膠水會(huì)使復(fù)合膜變硬，有的使復(fù)合膜較柔軟，同種材質(zhì)和厚度的復(fù)合膜，軟硬不同，抗穿刺強(qiáng)度有明顯差別。
2、單層膜抗穿刺強(qiáng)度的影響
復(fù)合膜最終表現(xiàn)出來的抗穿刺強(qiáng)度和各個(gè)單層膜均有直接關(guān)系，復(fù)合膜抗穿刺強(qiáng)度，其各個(gè)單層膜能起到?jīng)Q定性作用，所有單層膜的強(qiáng)度一定要符合標(biāo)準(zhǔn)要求。復(fù)合膜抗穿刺強(qiáng)度并不是單層膜抗穿刺強(qiáng)度的簡單疊加，里面有復(fù)雜的力學(xué)因素，比如單層BOPA15u為8.5—12.0N；BOPA25u為16.0—19.0N，但復(fù)合膜結(jié)構(gòu)為BOPA15u//BOPA25u//AL7u//PE50u的抗穿刺強(qiáng)度僅為25N左右。
根據(jù)實(shí)測(cè)數(shù)據(jù)驗(yàn)證，單層膜的強(qiáng)度越高，對(duì)復(fù)合膜的抗穿刺強(qiáng)度有增高的作用，增高的幅度大小和復(fù)合膜結(jié)構(gòu)、厚度、柔韌度有關(guān)。
3、復(fù)合膜加工條件和存放條件影響
復(fù)合膜加工時(shí)，特別是使用了尼龍層的復(fù)合膜，一定要控制好車間的溫度和濕度，尼龍膜受潮后，阻隔性、抗穿刺性能以及加工適應(yīng)性均會(huì)受到很大影響。如果存放條件不理想，復(fù)合膜受潮或受腐蝕性氣體污染，也會(huì)影響復(fù)合膜抗穿刺強(qiáng)度。
4、測(cè)試條件影響
測(cè)試條件并不能從根本上改善復(fù)合膜抗穿刺強(qiáng)度，如果測(cè)試條件和測(cè)試方法沒有按照標(biāo)準(zhǔn)要求進(jìn)行，可能會(huì)帶來較大的測(cè)試誤差，本來合格的材料，因測(cè)試的影響，讀取數(shù)據(jù)偏離標(biāo)準(zhǔn)，出現(xiàn)人為造成不合格的情況。
5、使用條件的影響
這一點(diǎn)是最可能存在爭議的地方，如果按照標(biāo)準(zhǔn)測(cè)試方法，復(fù)合膜測(cè)試出來的抗穿刺強(qiáng)度數(shù)據(jù)都是合格的，符合標(biāo)準(zhǔn)要求。在實(shí)際使用時(shí)，出現(xiàn)了復(fù)合膜刺破的情況，這往往會(huì)出現(xiàn)爭議，復(fù)合膜加工方認(rèn)為抗穿刺強(qiáng)度合格，而復(fù)合膜使用方認(rèn)為此指標(biāo)不合格，盡管從數(shù)據(jù)看是合格的，但不能滿足使用要求，往往也被認(rèn)為是不合格的產(chǎn)品。
6、穿刺的方向
從復(fù)合膜內(nèi)外兩側(cè)進(jìn)行穿刺，如果材質(zhì)結(jié)構(gòu)不對(duì)稱，強(qiáng)度值是不同的，比如BOPA15u//BOPA25u//AL7u//PE50u這種結(jié)構(gòu)，從BOPA15u側(cè)穿刺強(qiáng)度為25N左右，從PE50u側(cè)穿刺強(qiáng)度為23.5N左右，如果是對(duì)稱結(jié)構(gòu)，比如PE50u//BOPA15u//AL12u//BOPA15u//PE50u的材質(zhì)結(jié)構(gòu)，不管從哪一側(cè)穿刺，強(qiáng)度基本是一致的，因此在制定標(biāo)準(zhǔn)和實(shí)際測(cè)試時(shí)，要考慮穿刺的方向。

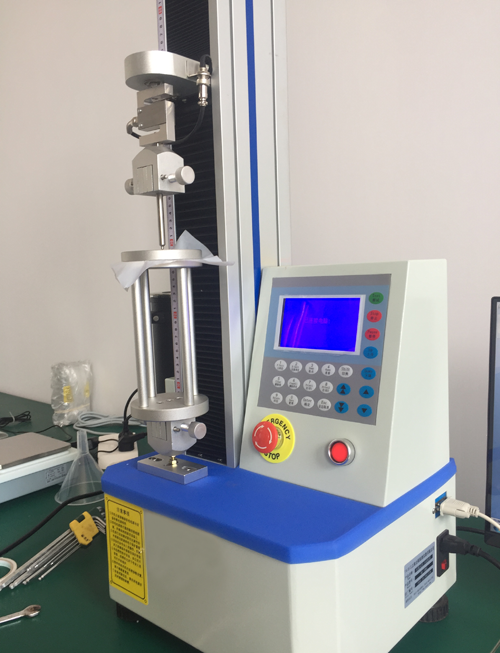

抗穿刺強(qiáng)度試驗(yàn)機(jī)
7、其他
其他不確定因素影響，主要指有別于常規(guī)的使用、測(cè)試、儲(chǔ)存和運(yùn)輸?shù)葞淼目勾┐坍惓！?/span>
推薦閱讀
【本文標(biāo)簽】：薄膜抗穿刺強(qiáng)度
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://m.bqa7v.cn/轉(zhuǎn)載請(qǐng)注明出處
