拉力試驗機期間核查兩種操作方法對比
來源：天氏庫力 發布日期
2020-02-04 瀏覽：
關于試驗機期間核查，常用到三大類方法：多臺比較法，傳遞比較法，留樣測量法，本文我們就常用的傳遞比較法來介紹一下拉力機的兩種檢定手段，檢定試驗力主要用到標準測力儀以及力值砝碼。本文我們就重點介紹對比一下兩種期間核查的操作方法。
（1）標準測力儀法
標準測力儀可廣泛用于各類拉力機的期間核查工作，根據不同準確度級別，需要選定不同級別的標準測力儀，綜合拉力機相關的各類檢定規程，總結出對應關系，如表1所示。

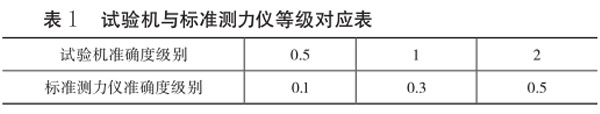

表1：試驗機與標準測力儀等級對應表
通過實驗室購置標準測力儀進行期間核查方法簡單高效，核查結果不確定度小，同時核查質量風險最小。但是購置標準器成本過高，用于期間核查的標準測力儀要經過溯源后方可以使用。另外，如果實驗室拉力機量程覆蓋范圍廣，則需要購置多臺標準測力儀，因此這種方法多為大型國企及檢測公司使用。
核查示例：某鋼鐵公司質檢中心微機控制電液伺服萬能試驗機主要用于鋼材料的拉伸性能試驗。該拉力機準確度等級為0.5級，最大試驗力達600kN。由于該質檢中心已購置1000kN應變式標準測力儀，經法定計量技術機構檢定合格等級為0.1級，故可選用標準測力儀法進行期間核查。周期內第一次期間核查建議選在拉力機檢定后一個月內，以遞增方式選定拉力機低、中、高量程測量點的力值，本拉力機選取點為100kN、300kN、500kN三個點。在每個測量點進行一組重復測量,每組計5次，測量結果如表2所示。

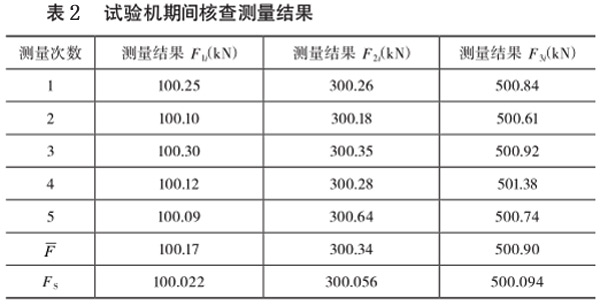

表2：試驗機期間核查測量結果
（2）力值砝碼法
該方法主要用在5kN及以下拉力試驗機，無論拉力機級別為幾級，選用力值砝碼進行期間核查都需要考慮以下幾點：
①專用砝碼技術指標要求MPE:±0.1%。
②拉力機掛置砝碼的結構空間是否滿足要求。
③砝碼力值是否在拉力機檢定/校準測量范圍內。
力值砝碼法具有準確度高、穩定性好、操作簡單等優點，適用于小力值拉力試驗機的期間核查。
核查示例：某光纖制備企業實驗室中電腦式拉力試驗機用于進行光纖拉伸試驗，該拉力機使用頻繁，最大試驗力為200N，準確度等級為1級，根據本文方法比較可選用力值砝碼進行期間核查。在溫度為20.4℃，相對濕度為56%的實驗室環境中，將砝碼豎直掛于拉力機拉頭夾具上，結合該拉力機常用力值以及JJG475-2008《電子式萬能試驗機檢定規程》要求，選定試驗力滿量程的10%為期間核查測量點，即20N。在測量點進行一組重復測量,共計10次。測量結果如表3所示。

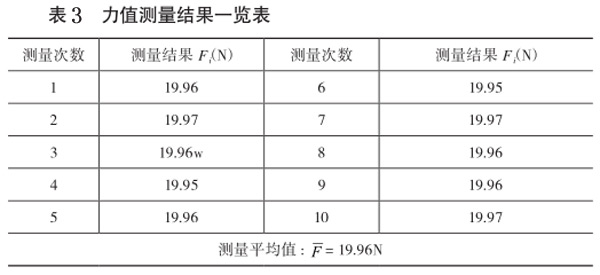

表3：力值測量結果一覽表
總結：購買標準測力儀或者使用標準砝碼對拉力試驗機進行期間核查，核查依據JJG139-1999，其核查記錄可以使用規程附錄里面的原始記錄，數據計算處理也可依照規程規定進行。
優點：其核查結果不確定度低，核查質量風險小。
缺點：成本太高，如果幾個材料試驗機可能要購買多個測力儀（大噸位的砝碼不好買，更不好掛裝），并且用于期間核查的測力儀要經過溯源后方可以使用。
